如何进行掩膜版清洗？

一、掩膜版的重要性

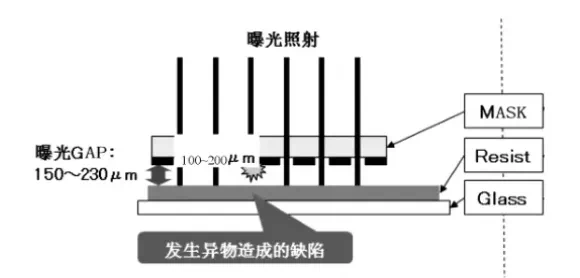

        掩膜版作为图形转移的关键工具，其重要性不言而喻。它不仅是连接设计与制造的桥梁，更是确保半导体器件特征尺寸精确控制的核心。在芯片制造流程中，掩膜版上的图形通过曝光工艺被精确复制到硅片表面，形成所需的电路图案。因此，掩膜版的任何微小瑕疵，如污染、划痕或缺陷，都可能对最终产品的性能产生深远影响，甚至导致整批产品的报废。

二、掩膜版污染的来源与影响

       掩膜版在使用过程中，可能遭受多种形式的污染，包括但不限于空气中的微粒、有机残留物、金属离子、水分以及化学试剂的残留等。这些污染物不仅会影响掩膜版的透光性和图形精度，还可能引发光刻过程中的缺陷，如线条宽度变化、图形扭曲或缺失等。特别是油污类污染，由于其粘性强、难以彻底清除，往往成为掩膜版清洗的一大难题。

三、传统清洗方法——氢氧化钾溶液

       长期以来，氢氧化钾（KOH）溶液因其对大多数有机物的良好溶解性，被广泛应用于掩膜版的初步清洗中。KOH溶液通过其强碱性环境，能够有效地分解和去除掩膜版表面的有机污染物。然而，正如文初所述，该方法在面对油污类污染时显得力不从心，需要反复清洗，不仅增加了清洗成本，还可能对掩膜版造成机械损伤，如表面粗糙度增加、图形边缘模糊等。

四、新清洗技术——四甲基氢氧化铵溶液

       为克服KOH溶液的局限性，业界开始探索更为高效、温和的清洗方案。其中，四甲基氢氧化铵（TMAH）溶液以其优异的溶解能力和较低的腐蚀性脱颖而出。TMAH溶液对油污类污染表现出卓越的清洗效果，能够更彻底地清除掩膜版表面的顽固污渍，同时减少对掩膜版的物理损伤。然而，高昂的成本是其推广应用的一大障碍。因此，如何在保证清洗效果的同时降低成本，成为当前研究的热点之一。

五、洁净室

       除了高效的清洗技术外，洁净室作为掩膜版存储与使用的关键环境，其重要性同样不容忽视。洁净室通过严格的空气过滤系统、温湿度控制、静电防护等措施，为掩膜版提供了一个近乎无尘、无微粒的工作空间。这不仅减少了外部污染物对掩膜版的侵害，还提高了清洗效率和清洗质量。在洁净室内，操作人员需严格遵守操作规程，轻拿轻放掩膜版，避免任何形式的物理损伤。

      随着半导体技术的不断进步，掩膜版清洗技术也在向智能化、自动化方向迈进。智能化清洗系统通过集成传感器、机器视觉和大数据分析技术，能够实时监测清洗过程中的各项参数，如溶液浓度、温度、清洗时间等，并根据反馈结果自动调整清洗策略，实现精准清洗。同时，在线监测技术能够即时评估清洗效果，避免了传统方法中反复清洗、检测的低效循环，大大提高了生产效率和产品质量。           尽管现有清洗技术在一定程度上满足了半导体制造的需求，但仍面临一些问题。首先，随着芯片特征尺寸的不断缩小，掩膜版的精度要求越来越高，对清洗技术的精度和稳定性提出了更高要求。其次，不同材质的掩膜版（如石英、金属等）对清洗剂的适应性不同，需要开发更加兼容的清洗方案。
